脫水篩和板框式壓濾機同屬于脫水設備，但是對于脫水篩我們了解的很多，對于板框式壓濾機我們卻了解的很少，今天隆中小編就帶你了解下板框式壓濾機的結構組成和工作原理

板框式壓濾機是很成熟的脫水設備，在歐美早期的污泥脫水項目上應用很多，隆中重工研發的板框壓濾機的結構較簡單，操作容易，穩定，過濾面積選擇范圍靈活，單位過濾面積占地較少，過濾推動力大，所得濾餅含水率低，對物料的適應性強，適用于各種污泥。

結構組成

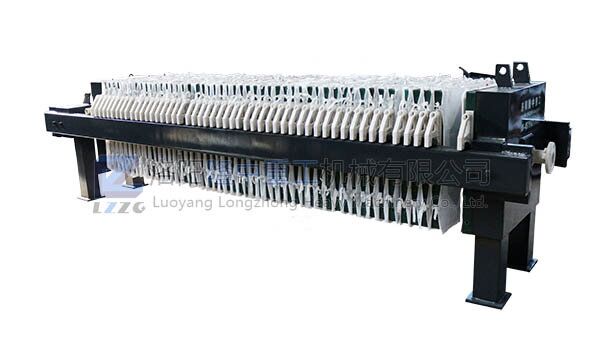

板框式壓濾機主要由固定板、濾框、濾板、壓緊板和壓緊裝置組成，外觀與廂式壓濾機相似。制造板、框的材料有金屬、木材、工程塑料和橡膠等，并有各種形式的濾板表面槽作為排液通路，濾框是中空的。多塊濾板、濾框交替排列，板和框間夾過濾介質（如濾布），濾框和濾板通過兩個支耳，架在水平的兩個平等橫梁上，一端是固定板，另一端的壓緊板在工作時通過壓緊裝置壓緊或拉開。壓濾機通過在板和框角上的通道或板與框兩側伸出的掛耳通道加料和排出濾液。濾液的排出方式分明流和暗流兩種、在過濾過程中，濾餅在框內集聚。一般板框式壓濾機的工作壓力為0.3~0.5MPa,壓濾機工作壓力為1~2MPa

工作原理

板框式壓濾機是通過板框的擠壓，使污泥內的水通過濾布排出，達到脫水目的。也稱進漿脫水，即一些數量的濾板在強機械力的作用下被緊密排成一列，濾板面和濾板面之間形成濾室，過濾物料在強大的正壓下被送入濾室，進入濾室的過濾物料其固體部分被過濾介質（如濾布）截留形成濾餅，液體部分透過過濾介質而排出濾室，從而達到固液分離的目的。

工作流程：壓緊濾板—進料—濾餅壓榨—濾餅洗滌—濾餅吹掃—卸料。

隆中重工板框式壓濾機結構設計簡單，操作維護方便，占地面積小、耗能少、易損件少、使用壽命長，主要用于污泥、泥漿脫水處理，詳情咨詢隆中技術人員，咨詢熱線0379-65160016
